층간 덕트 배관은 상하층을 잇는 주 배관 라인으로, 경로가 길어 구배와 지지 간격 관리가 중요한 구간입니다. 배관을 설치하기 전 각 층 천장 속 여유 공간을 실측해 최소한의 굴곡으로 경로를 잡았고, 곡관이 필요한 지점은 미리 제작한 엘보를 사용해 저항을 줄이도록 했습니다. 지지대는 일정 간격으로 배치해 자중으로 인한 처짐을 방지했습니다. 배관 경로가 길어지는 구간은 중간에 별도의 보강 지지대를 추가로 배치했습니다.

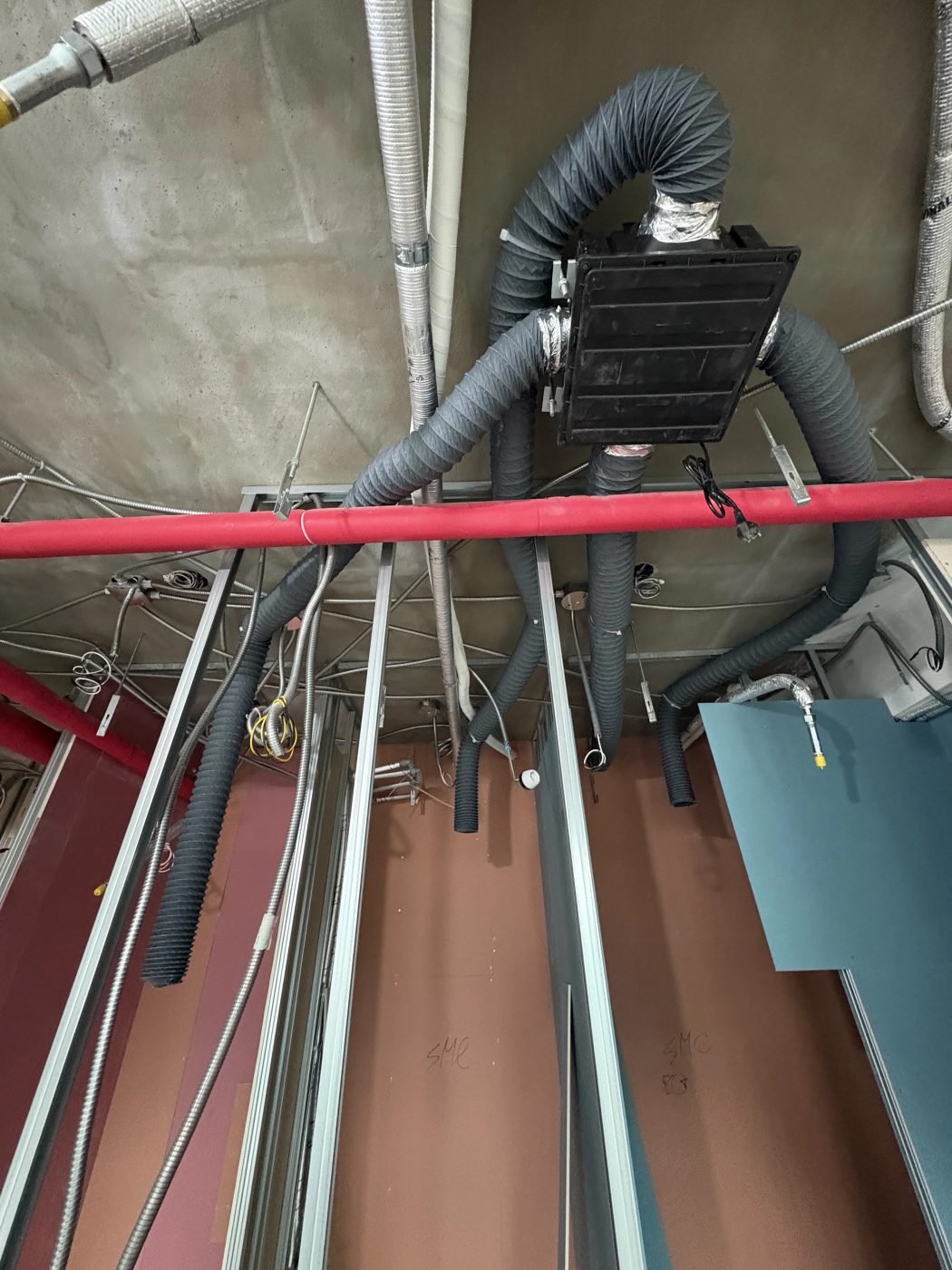

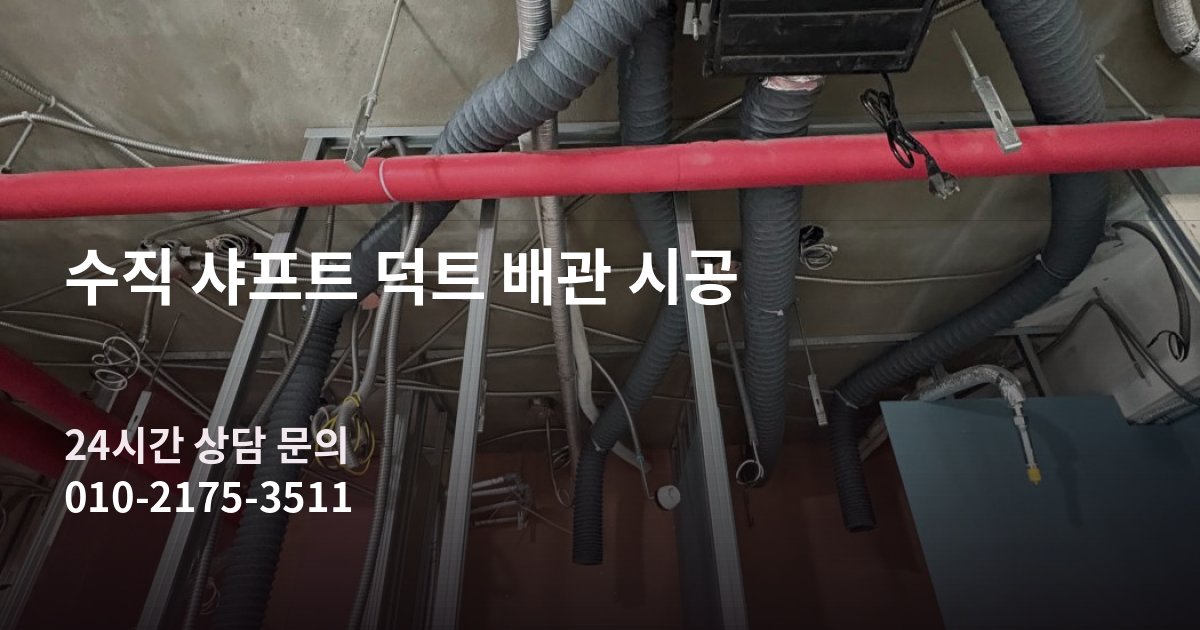

현재 사진은 시공이 진행 중인 상태이며, 배관 이음부마다 기밀 테이프와 실리콘으로 이중 마감을 하고 있습니다. 층간을 오가는 구간 특성상 관통부에는 슬리브와 내화충전재를 함께 적용해 방화 성능을 확보했고, 보온재 시공 시에는 이음 부위가 벌어지지 않도록 테이프로 고정했습니다. 배관 구배는 응축수가 자연스럽게 배수되도록 설계했습니다.

층간 배관이 지나는 구간마다 기존 전기, 통신 배선과의 이격 거리를 기준에 맞춰 확보했습니다. 곡관 부위는 저항이 커지기 쉬운 구간이라 가능한 완만한 각도로 시공했고, 지지대 고정 위치는 슬래브 철근 배근도를 참고해 타공 시 구조체 손상이 없도록 했습니다. 지지대 볼트는 규정된 토크로 체결해 장기적인 처짐이나 이탈을 방지했습니다.

층간 배관 공사는 층수가 많을수록 배관 길이와 지지대 수량이 늘어 비용 차이가 큰 편입니다. 보성에이치테크는 현장 도면을 바탕으로 정확한 물량을 산출해 견적을 제공해 드리며, 층간 배관 공사를 계획 중이시라면 상담을 통해 대략적인 공정 기간과 비용을 먼저 확인해 보시길 권합니다. 층별 배관 물량 산출 내역은 도면과 함께 정리해 이후 참고 자료로 활용하고 있으며, 정확한 공정 기간은 현장 조건에 따라 달라질 수 있습니다.
